ATC- 1000/ATS-2000可靠性瞬断测试系统
The ATC-1000/ATS-2000 Series Event Detectors are the most versatile Event Detectors in the product line. ATC-1000-32 Event Detector monitors the electrical resistance of 32 simple continuity loops, each comprised of single or multiple specimens under test. Each test specimen is continuously monitored while a selectable DC sense current is passed through each channel test-loop; resistance changes exceeding the selected threshold are recorded as an event. Front panel knobs provide selections for Minimum Event Duration, Channel Current, and Threshold Voltage setting. 美国ANALYSIS TECH公司的ATC-1000/ATS-2000系列可靠性瞬断测试系统提供行业上多功能的瞬断测试技术，系统基于IPC-SM-785 and IPC-9701规范所设计的高可靠瞬断测试系统，提供100％连续可靠的瞬断监测，用于检测多种电子连接部件的可靠性，包括接插件、端子、焊点、PCB、元器件引脚等。

Application系统应用及部分用户：

◇Telecomunications通讯:
* Motorola, Lucent, Ericson, Nokia

◇Automotive汽车电子:
* Ford, Chrysler, General Motors …

◇Computer计算机：
* Intel, Sun, IBM, AMD, Compaq

◇Aerospace航空航天：
* Boeing, Lockheed, Rockwell, Hughes

◇Semi-conductor 半导体:
* SanDisk, ST

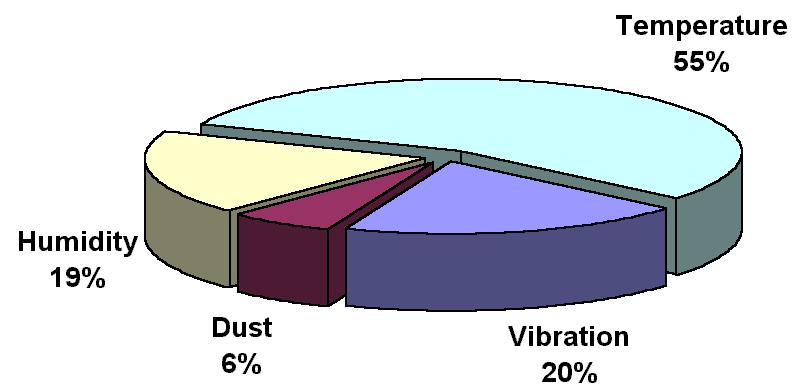

                                  电子产品失效因素

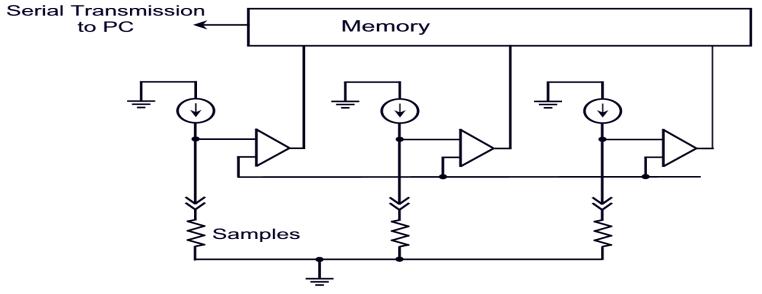

ATC-1000接插件可靠性瞬断测试系统同时针对512回路（1024测试点）进行连续的高精度电阻测试，每一闭环回路通过可调的直流测试电流进行持续监测，任何电阻的变化将会被记录成一次瞬断，面板可调旋扭提供瞬断时间、通道电流、阀值电压调整。

Features of the ATC-1000-32 Event Detectors 性能特点：
*可编程导通电阻阀值设置从0.1 to 2000 欧姆。
*内置HLV放大器精确检测毫欧级电阻变化，满足更高测试精度要求（选件）。
*常用瞬断时间为0.1微秒，0.5微秒、1微秒可选，其它瞬断时间可灵活扩展。
*可调监测电流范围为：1, 5, 10, 20, 50, 100mA
*更多测试要求可定制。

Features of the ATC-1000-64,128,256,512 Event Detectors 性能特点：
*基于Windows系统的WinDatalog数据记录分析软件，实时记录分析所有瞬断状态，包含瞬断次数及瞬断发生的时间，便于用户做精确的可靠性判断。
*RS232数据接口，连接电脑，传送数据
*可将多台瞬断测试仪联接组合使用，以扩展测试点数。
*10英尺测试线缆
*提供测试校验报告，操作手册

ATC-1000 Series Event Detector Options 扩展选件
▪ Temperature Actuator Module : for temperature cycling, drop testing,
and acc. equip. control 温度激励模块用于高低温循环试验监测
▪ High Temperature Test Input Cables : for testing above 105℃ 耐高温测试线
▪ ATC-1000 Wiring Harness : for easy setup connections 快速转接工装
▪ HLV Amplifier : for low-level detection capabilities 信号放大器
▪ Custom Clocks: for other duration-detection selections 客户订制时钟，
用于其它循环周期性监测
▪ 4-Way Linking Cable: for linking multiple Event Detectors 多台联机控制电缆

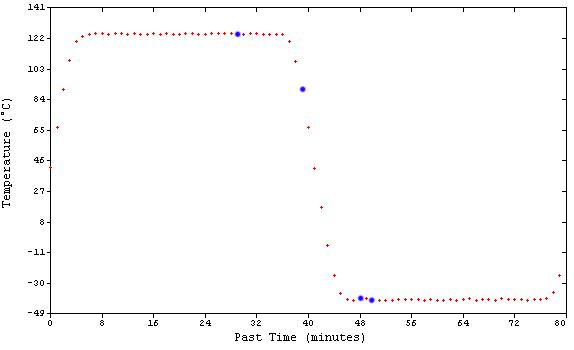

                                高低温循环断记录

ATS-2000焊点可靠性瞬断测试系统配置为64回路（128测试点）进行连续的电阻值监测，每一闭环回路通过可调的直流测试电流进行持续监测，任何电阻的变化将会被记录成一次瞬断。同时可四台测试系统联接扩展成一套系统1024回路（2048测试点）的测试系统，可方便地通过WinDatalog软件进行瞬断数据收集和分析。

Features of the ATS-2000 Event Detectors性能特点：
☆可编程导通电阻阀值设置从100 to 5000 欧姆。
☆能可靠捕捉到的瞬断时间为0.2微秒（固定）
☆测试回路监测电流1.2mA（固定）
☆单台测试系统测试通道配置64、128、192、256回路可选
☆特殊测试要求可订制。
☆基于Windows系统的WinDatalog数据记录分析软件，实时记录分析所有瞬断状态，包含瞬断次数及瞬断发生的时间，便于用户做精确的可靠性判断。
☆RS232数据接口，连接电脑，传送数据









Features of the ATS-2000 Event Detectors 系统应用：
★ATS-2000瞬断测试系统采用独立的激励检测电流同时连续监测所有导通回路的电阻变化，可调的瞬断电阻阀值和检测频率以满足焊点可靠性研究需求。
★通常可采用带菊花链的测试芯片及对应的PCB测试板进行同等焊接工艺可靠性判断。通过对此测试板进行温度循环、震动、跌落冲击或机械弯曲试验及瞬断监测，测试板内部焊点的瞬间开路、间隙性失效等故障均可被测试系统自动记录，包括瞬断次数、瞬断时间、瞬断日期等参数。
★通过上述测试技和测试结果对比，可以有效评估芯片内部连接可靠性设计和焊接参数评价。
★其他应用包括柔性线路板测试、柔性聚合物电缆测试、开关可靠性研究、汽车电子连接测试。
★可选的温度监测模块，连续监测和记录高低温循环温度状态，提供失效温度数据到瞬断测试记录中，便于失效分析。
★系统标准配置一个可调阀值电阻用于所有通道判断，可选配多个阀值电阻用于每64通道的独立阀值电阻调整。

ATS-2000 Series Event Detector Options 扩展选件
▪ ATS-2000 Temperature Module .... for temperature cycling or drop testing 温度模块用于高低温循环试验监测
▪ Temperature/Actuator Module .... for control of accessory equipment
▪ High Temperature Test Input Cables .... for testing above 105℃  耐高温测试线，耐温大于105℃
▪ ATS-2000 Wiring Harness .... for easy setup connections  快速转接工装
▪ Multiple Threshold Resistance Adjustment .... for multiple thresholds  多重阀值电阻可调模块（64通道/组）
▪ 4-Way Linking Cable .... for linking multiple Event Detectors  多台联机控制电缆
