MPM100推拉力测试仪

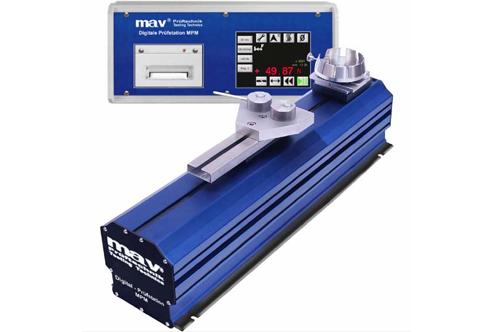

MAV MPM100精密插拔力自动测试仪
PRECISION TENSION&COMPRESSION TESTER


MAV MPM100插拔力自动测试仪,是由德国MAV公司特别针对高可靠电子装配领域过程及质量控制要求而设计开发的产品,特别针对于接插件插头、插座的插拔力老化试验测试,有效检测控制接插件生产装配过程,提高产品质量及可靠性。

性能特点:\
*采用专用高硬度铝合金工具材料,结构精密紧凑,免维护
*KLH多功能精密夹具,满足多种接插件紧密夹持及快速更换的要求
*触摸式LCD操作显示屏,直观显示各项功能、参数及屏幕操作
*自动/手工校零功能,自动误差补偿,过载指示功能
*设定最大测试拉力,实现非破坏性测试
*两种操作模式 :峰值指示显示最大推拉力;动态指示显示现状推拉力,并可实现多次重复测试
*内置直流电机驱动模式,实现前进、后退、中断等可编程操作测试,并可设定不同移动速度
*实现接插件、元器件及其他电子零件的推力、拉力、弯曲力、延伸力、断裂力等测试

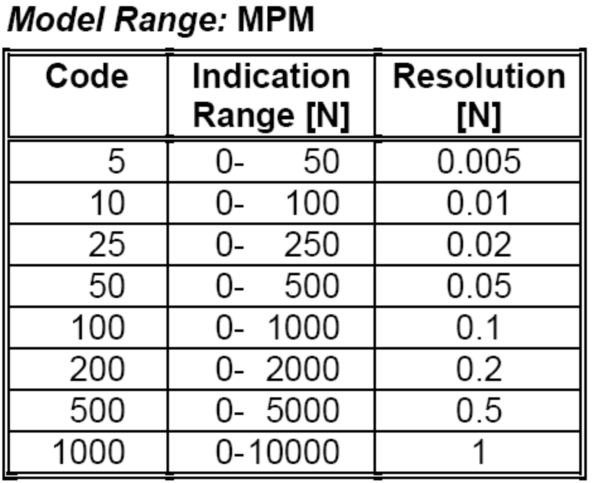

*内置高精密压力传感器,实现精确测试,最小分辨率为0.1N(不同机型可扩展为0.005N~1N)


\

*图表显示测试结果
*内置存储器可存储10000个测试数据
*内置普通纸打印机,自动打印测试数据(测试值、日期、时间等)和图表
*RS232C数据接口,可输出测试结果到用户电脑

控制器设置功能:
启动停止、快速换向、推力、拉力、断裂中止、移动速度、测试拉力、图表、急停等

技术参数:
测试范围:0-1000N ±0.5% ±0.1N
最小分辨率:0.1N
数据更新频率:10000Hz
液晶显示器:115mm×86mm
内置存储器:最大可存10000个测试值
电机驱动行程范围:150mm
电机驱动速度:50~600mm/min
外形尺寸:底座116×520×124mm, 控制器:360×290×150mm
重量:14Kg
电源:220V 50Hz,工作电压:36VDC
压力传送器:DMS-load cell Type MWM 80108, 12位AD转换器\

安装固定夹具(选件):
KLH多功能夹具
Clamping Crowns 端子夹具  SG 40, SG 80
Tumtable 测试底座      DT 88K
Cable Clamp 电缆夹具    MK-8
Quick Action Grippers 快速微调夹具  KSH-6, KSP-8
Miniature Grips 微型元器件夹具    KSEL,FSEL
Step Cone 环型双线夹具   KBS for Cable tie testing
