MAV+CT-50N和100N+推拉力测试仪

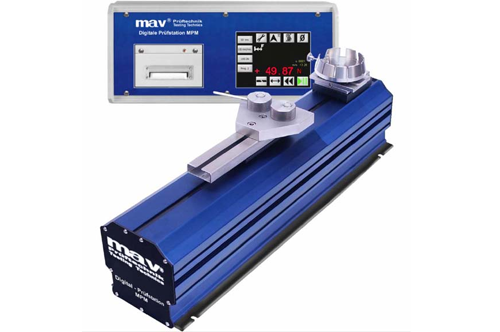

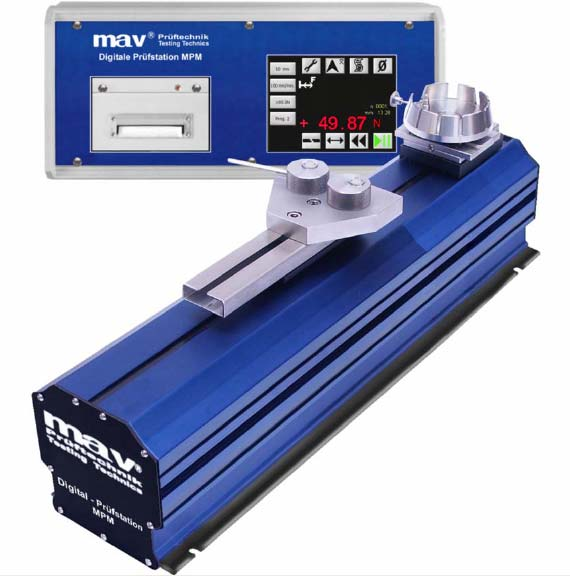

MAV CT 50N  精密数字推拉力测试仪
PRECISION TENSION&COMPRESSION TESTER

MAV CT 50N 精密推拉力测试仪, 是由德国 MAV 公司特别针对高可靠电子装配领域过程及质量控制要求而设计开发的产品,广泛应用于线路板、元器件、接插件等电子装配环节中的推拉力测试和检验,有效控制生产装配过程,提高产品质量及可靠性。
性能特点:\
*采用专用高硬度铝合金工具材料,结构精密紧凑,免维护
*精密夹具滑杆及杠杆式推拉手柄,满足快速精密测试要求
*触摸式 LCD 操作显示屏,直观显示各项功能参数
*快速压力输出转换接口,可外接压力指示装置
*自动/手工校零功能,自动误差补偿,过载指示功能
*两种操作模式 :峰值指示显示最大推拉力;动态指示显示现状推拉力
*通用型快速安装夹具及固定器,满足各种工件固定测试
*RS232C 数据接口
\应用实例:
*接插件端子压接后推拉力测试
*接插件插针、插孔的插拨力测试
*元器件引脚焊接后抗拉力测试
*印制线路板绕屈压力测试
*电缆网组件抗拉力测试
技术参数:\
测试范围:0-500N ±0.5% ±0.5N
最小分辨率:0.5N
数据更新频率:10000Hz
液晶显示器:56.3mm×38.4mm, 带背光调节
外形尺寸:底座 130×400×125mm, 控制器:125×105×70mm, 杠杆手柄:240mm
重量:8Kg
电源:220V 50Hz,工作电压:12-24VDC
压力传送器:DMS-load cell Type MWM 80108, 12 位 AD 转换器,RS485 接口
安装固定夹具(选件) :\
Clamping Crowns 端子夹具 SG 40, SG 80
Tumtable 测试底座 DT 88K
Cable Clamp 电缆夹具 MK-8
Quick Action Grippers 快速微调夹具 KSH-6, KSP-8
Miniature Grips 微型元器件夹具 KSEL,FSEL
Step Cone 环型双线夹具 KBS for Cable tie testing

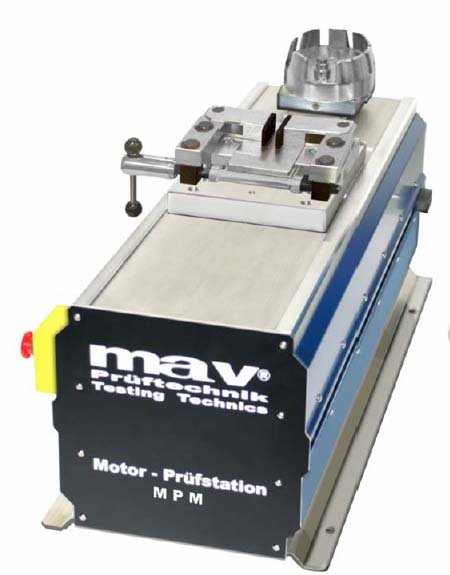

MAV MPM100  精密插拔力自动测试仪
PRECISION TENSION&COMPRESSION TESTER

MAV MPM100 插拔力自动测试仪,是由德国 MAV 公司特别针对高可靠电子装配领域过程及质量控制要求而设计开发的产品,特别针对于接插件插头、插座的插拔力老化试验测试,有效检测控制接插件生产装配过程,提高产品质量及可靠性。
\性能特点:
*采用专用高硬度铝合金工具材料,结构精密紧凑,免维护
*KLH 多功能精密夹具,满足多种接插件紧密夹持及快速更换的要求
*触摸式 LCD 操作显示屏,直观显示各项功能、参数及屏幕操作
*自动/手工校零功能,自动误差补偿,过载指示功能
*设定最大测试拉力,实现非破坏性测试
*两种操作模式 :峰值指示显示最大推拉力;动态指示显示现状推拉力,并可实现多次重复测试
*内置直流电机驱动模式,实现前进、后退、中断等可编程操作测试,并可设定不同移动速度
*实现接插件、元器件及其他电子零件的推力、拉力、弯曲力、延伸力、断裂力等测试
*内置高精密压力传感器,实现精确测试,最小分辨率为 0.1N(不同机型可扩展为 0.005N~1N)
*图表显示测试结果
*内置存储器可存储 10000 个测试数据
*内置普通纸打印机,自动打印测试数据(测试值、日期、时间等)和图表
*RS232C 数据接口,可输出测试结果到用户电脑
控制器设置功能:\
启动停止、快速换向、推力、拉力、断裂中止、移动速度、测试拉力、图表、急停等
技术参数:
测试范围:0-1000N ±0.5% ±0.1N
最小分辨率:0.1N
数据更新频率:10000Hz
液晶显示器:115mm×86mm
内置存储器:最大可存 10000 个测试值
电机驱动行程范围:150mm
电机驱动速度:50~600mm/min
外形尺寸:底座 116×520×124mm, 控制器:360×290×150mm


\

重量:14Kg
电源:220V 50Hz,工作电压:36VDC
压力传送器:DMS-load cell Type MWM 80108, 12 位 AD 转换器
安装固定夹具(选件) :
KLH 多功能夹具
Clamping Crowns 端子夹具 SG 40, SG 80
Tumtable 测试底座 DT 88K
Cable Clamp 电缆夹具 MK-8
Quick Action Grippers 快速微调夹具 KSH-6, KSP-8
Miniature Grips 微型元器件夹具 KSEL,FSEL
Step Cone 环型双线夹具 KBS for Cable tie testing
