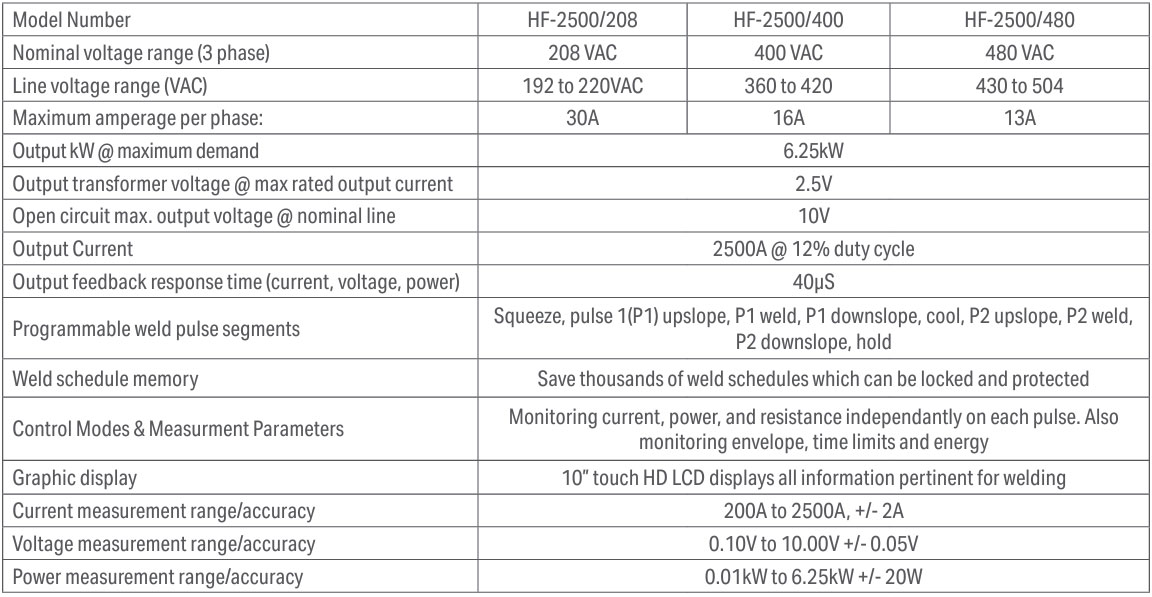

Technical Specifications技术参数

*介绍视频与应用视频可见杰龙电子公众号

其他附件

Weld Heads / Hand Attachments / Electrodes

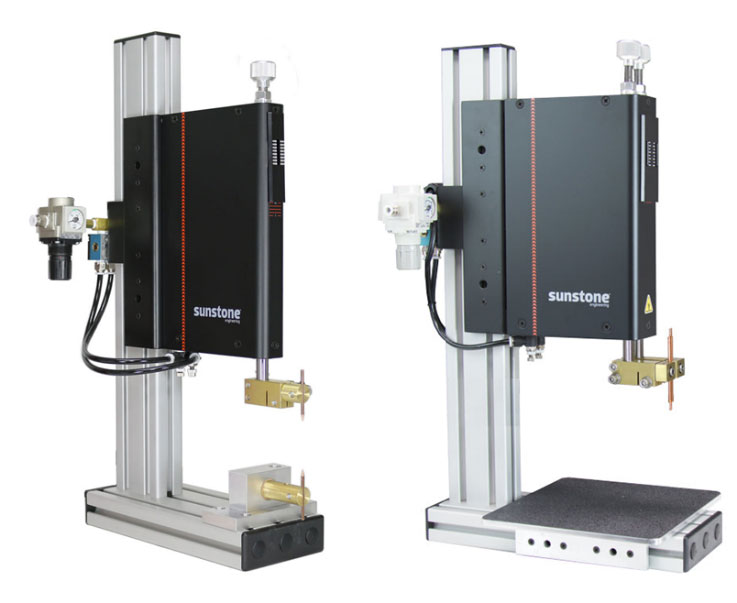

电阻焊头（对置/平行）

常用型号：

lWH2125精密平行电阻焊头

lWH1125精密对置电阻焊头

*以上各包括气动(A)和手动(M)两种型号

lWH1187HF高强度对置电阻焊头

其余类型请咨询或见详细选型目录

WH系列电阻焊头提供精确性和重复性，具有高性价比。气动型号(A)焊头内置调压阀，焊头速度可以根据焊接工艺需要调节，配有脚踏开关、触发器电缆和1 AWG接地电缆；手动型号(M)通过机械脚踏开关和链条来控制焊头的下降。

WH1125与2125焊头接受1/8”尺寸电极，和任一一款SUNSTONE电阻点焊机配合，可以调节适应特定的应用。每个电极压力可单独调节，以控制焊点尺寸、确保焊接强度。对于较大焊点尺寸的焊接，升级型号WH1250与2250接受1/4”尺寸电极。

WH1187HF高强度对置焊接头适合夹持式焊接应用，接受3/16” 电极。升级款WH1250HF型号接受1/4”电极。该系列仅有气动型号可选。其气缸与任何可提供60psi或更高压力的空气压缩机兼容，配有用于微调的压力调节器。垂直运动行进速度可通过流量控制阀调整。一旦焊头移动到所需位置，可调磁簧开关可自动触发焊接，或可通过脚踏开关触发焊接。

Features 性能特点

l提供精度和重复性

l电极惯性低，可快速承受后续压力

l焊接压力精细控制范围1-15磅(对置/平行)，1.7-45磅(高强度型号)

l气动或是手动操作

l配有脚踏开关

l内置调压阀，上升/下降行程和速度可调

l快速释放高度调节拉杆

l高度调节0-7.25英寸(平行)/5.25英寸(对置)

l焊接触发显示灯

平行头焊接应用：

lBattery tab welding电池片焊接

lBattery pack or rebuilding电池组焊接

lPrismatic NiCd battery assembly镍镉电池装配

lWelding with access from one side单面焊接应用

对置头焊接应用：

lCopper wire to relay leads or electrical terminals继电器漆包线圈焊接

lElectrical terminals to solid wire leads端子焊接

lPrismatic battery assembly柱形电池

lOpposed/ through weld applications对置点焊/对焊/贯穿焊应用

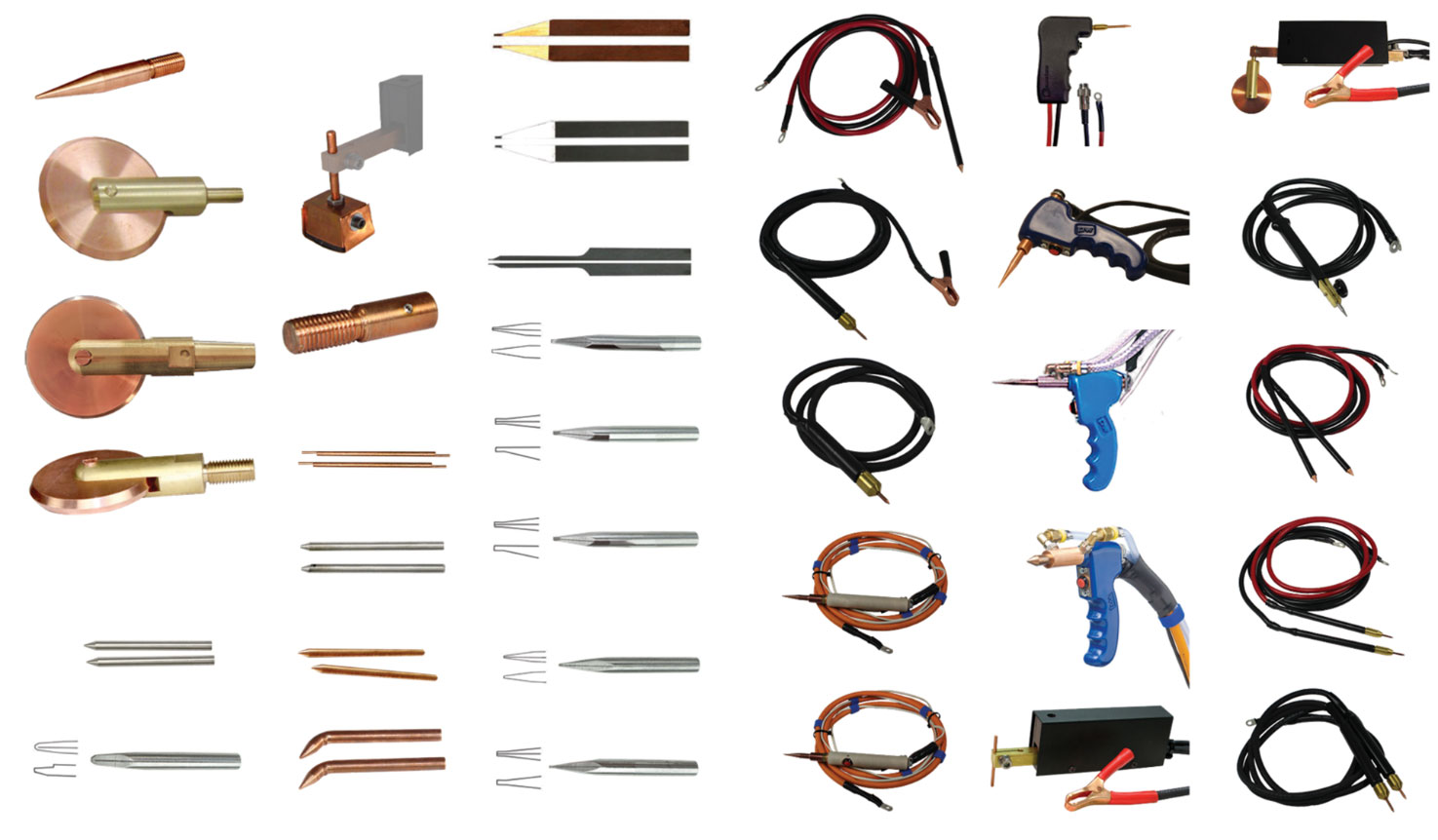

电极

所有电极使用RWMA(电阻焊机制造协会，隶属美国焊接协会AWS)标准参考定义。电极形状包含针式、轮式、尖头/平头、弯头、微型热压接合电极等。构成材料包含铝、铜、黄铜、镀锌钢、金、镍铁合金、镍铬合金、铌、不锈钢、钛、钨等。

手柄

种类涵盖单头/双头点焊手柄、枪式/滚轮式/镊子式点焊手柄、压力驱动式点焊手柄、带水冷功能点焊手柄。手柄均需配电极使用。

*对于需要更高工作循环或焊接更长接缝的应用，可配合水冷系统使用（选配，含水冷装置与带水冷线缆的电极手柄PG3W），以快速散热、延长安全使用时间。

*详细选型表与各型号datasheet请联系销售人员
